如何计算与建造木结构楼梯?
发布时间:2014-8-25 阅读:905次



如何计算与建造木结构楼梯?

现在,越来越多的人开始了解并使用木结构作为建筑材料,但在设计和建造的过程中,大家都觉得木结构楼梯的建筑有点难度。那么我们就来学习一下如何设计和建造木结构楼梯。


首先,让我们先了解一下各个楼梯部件的专业术语,见上图


当我们熟悉了这些术语后,就可以开始楼梯的设计了。

第一步:测量总高度,即楼板厚度加上空间高度。

总高度 = 2400mm + 235mm + 15mm + 28mm + 2×12mm = 2702mm


第二步:通过规范确定单位高度。用总高度除以单位高度得出与结构最接近的整数即为总踢板数量。再用总高度除以踢板数量得出实际单位高度。规范中服务楼梯、住宅套内楼梯取最大值200mm为单位高度。2702mm / 200mm = 13.51,约等于14个踏步。2702mm / 14 = 193mm,即单位高度。


第三步:通过430mm~460mm法,任取一值445mm,求出实际单位宽度。

实际单位宽度 = 445mm – 193mm = 252mm。


第四步:踢板总数量减去1以后乘以实际单位宽度即为楼梯总长度。

楼梯总长度 = (14-1) x 252mm = 3276mm。

注:如果楼梯纵梁同上层楼板平齐,那么楼梯总长度计算时不需要减一个踏板宽度。


第五步:测量总净空高度,即楼板厚度加上净空高度。

规范中规定的净空高度为2.0m。楼板厚度为:235mm + 15mm + 28mm + 2 x 12mm = 302mm

所以总净空高度 = 净空高度 + 楼板厚度 = 2000mm + 302mm = 2302mm


第六步:通过相似三角形或者楼梯角度坡度来确定楼梯井长度。

楼梯井长度

= 252mm / 193mm x 2302mm = 3006mm



设计完成后,我们就可以开始建造楼梯。

首先,切割楼梯梁。楼梯纵梁是楼梯中最主要的一个构件,通常会选用2×10或者2×12的材料。拿到材料后,弯曲面向上并做好标记。


根据之前计算出单位高度和单位宽度,通过使用木工角尺和定位扣在楼梯梁上标出切割线。

定位扣


使用定位扣与木工角尺划线


在画线时要特别注意两个端部。一端是放置在下一层的楼板完成面上,而另一端是和上层楼板中的开洞过梁相连接。在这一端,切割时需考虑减去一个顶端楼梯挂板的厚度。

放在下一层楼板完成面的楼梯梁一端



和上层楼板中的开洞过梁相连接的一端,切割线需减去一个楼梯挂板的厚度


所有的线都标记好后使用圆锯进行切割,切完后再使用手锯进行修整。

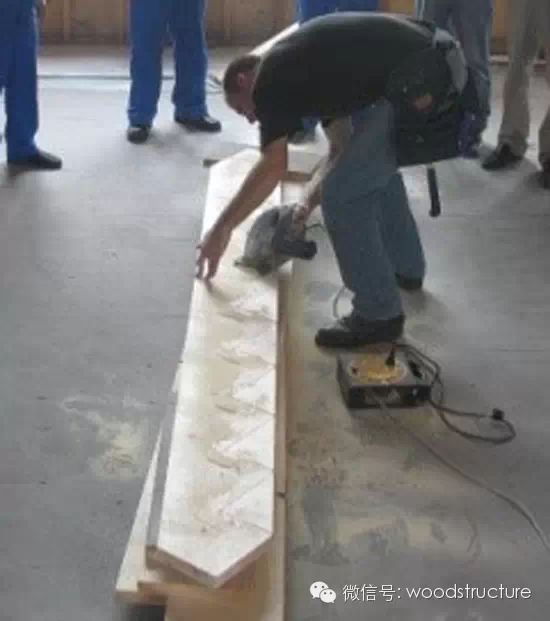

电圆锯切割


手锯修整

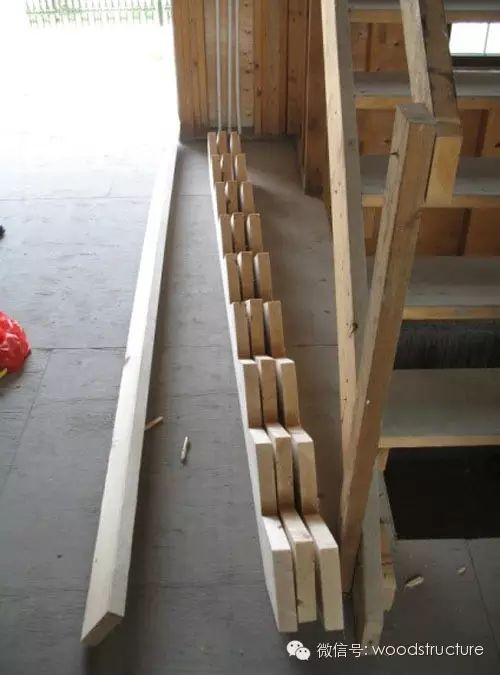

把切好的这根楼梯梁作为模板,以此划线并切割剩下的楼梯梁。

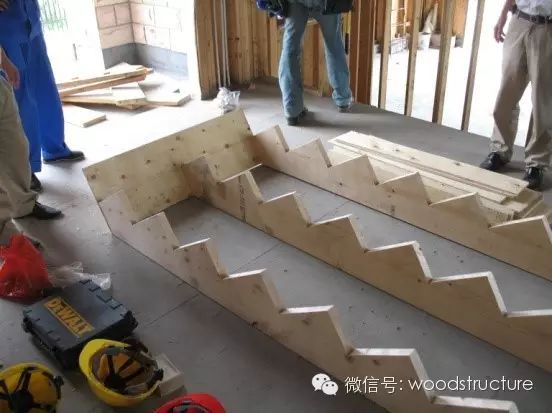

楼梯梁切割完毕


随后即可测量楼梯宽度,并切割楼梯的挂板

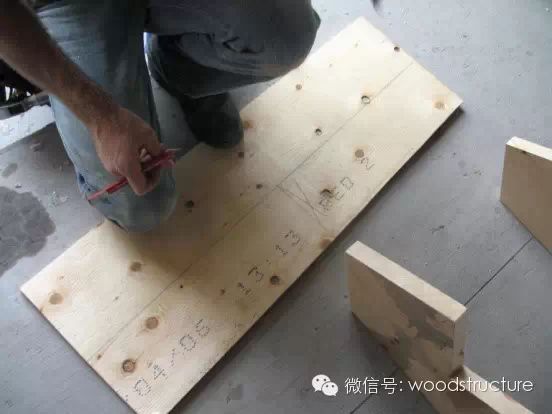

在楼梯挂板上划线,并与楼梯梁连接

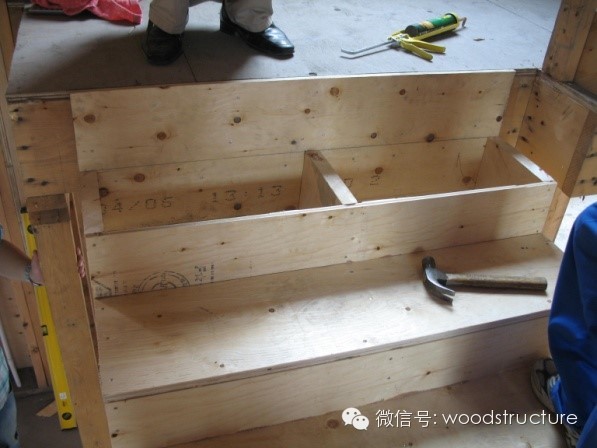

楼梯挂板的安装完成


将楼梯框架安装就位

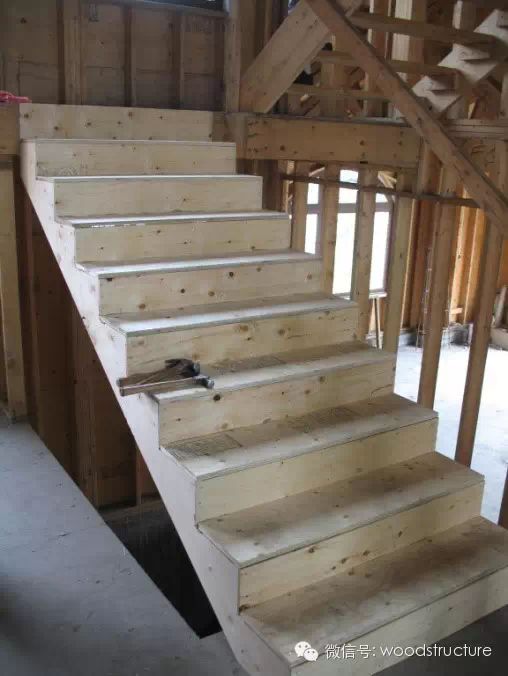

安装踏板与竖板,安装时应打结构胶,使构件粘合而日后不会产生噪音
